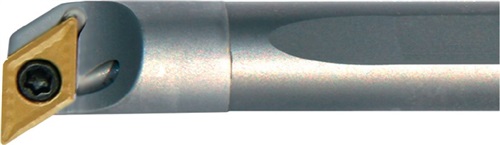

PORTAPLAQUITAS E10K-SDUCL 07 I

El portaplaquitas de torno interior E10K-SDUCL07 de mano izquierda con mango de Ø10mm es la herramienta de mandrinado interior de menor diámetro de la gama E-SDUC, diseñada para el mecanizado de agujeros interiores de diámetro muy reducido en tornos CNC de precisión. La designación K en la longitud de vuelo indica un estilo corto que maximiza la rigidez de la barra al minimizar el voladizo, aspecto crítico en diámetros tan pequeños.

Compatible con plaquitas DCMT 07 de geometría positiva de 55°, esta portaplaquita permite mecanizar agujeros interiores desde aproximadamente 12mm de diámetro, siendo ideal para componentes de la industria médica (implantes, instrumental), óptica de precisión, relojería técnica e hidráulica de alta presión. La geometría positiva de las DCMT 07 es especialmente favorable en barras de pequeño diámetro, ya que las menores fuerzas de corte reducen la deflexión de la barra y mejoran el acabado superficial.

El control de la deflexión es el principal reto en el mandrinado con barras de Ø10mm. Se recomienda mantener una relación voladizo/diámetro inferior a 3:1 para trabajo estable, o utilizar barras antivibratorias en relaciones mayores. Los parámetros de corte deben ser conservadores: Vc de 80 a 150 m/min en acero con fn de 0,02 a 0,05 mm/rev y ap máximo de 0,5 a 1,0 mm. La refrigeración dirigida al filo es imprescindible para la evacuación de viruta en agujeros profundos de pequeño diámetro.

Mano izquierda indicada para tornos con sentido de giro invertido o torretas inferiores. El sistema de amarre S garantiza la repetibilidad de posicionamiento de la plaquita. Herramienta especializada para procesos de torneado interior de alta precisión en agujeros finos, donde la tolerancia dimensional IT6-IT7 y el acabado superficial Ra ≤ 1,6 µm son los criterios de aceptación habituales en componentes críticos de maquinaria industrial.
